施工事例:重量物運搬
階段を使った重量物(止水扉:約1.2t)の搬入作業
![](images/heavy01_01.jpg)

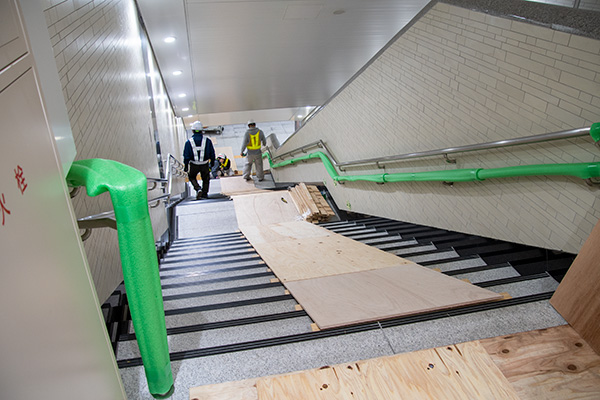

スロープ仮設、手すり養生
![](images/heavy01_02.jpg)

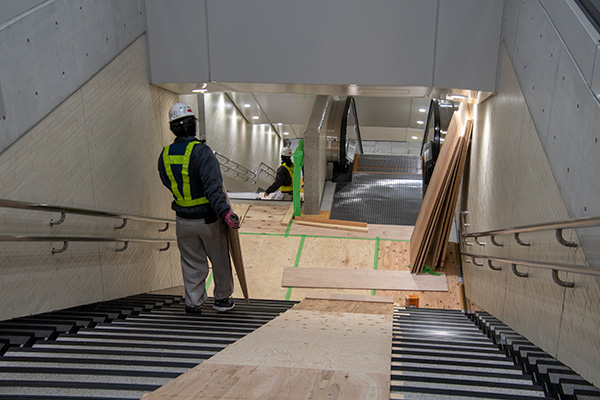

スロープ仮設、床面養生
![](images/heavy01_03.jpg)

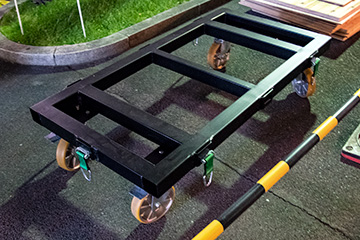

重量物階段運搬用オリジナル台車(耐荷重1.8t)
![](images/heavy01_04.jpg)

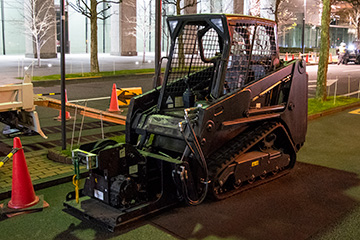

ウインチ装備トラックローダー
![](images/heavy01_04s.jpg)

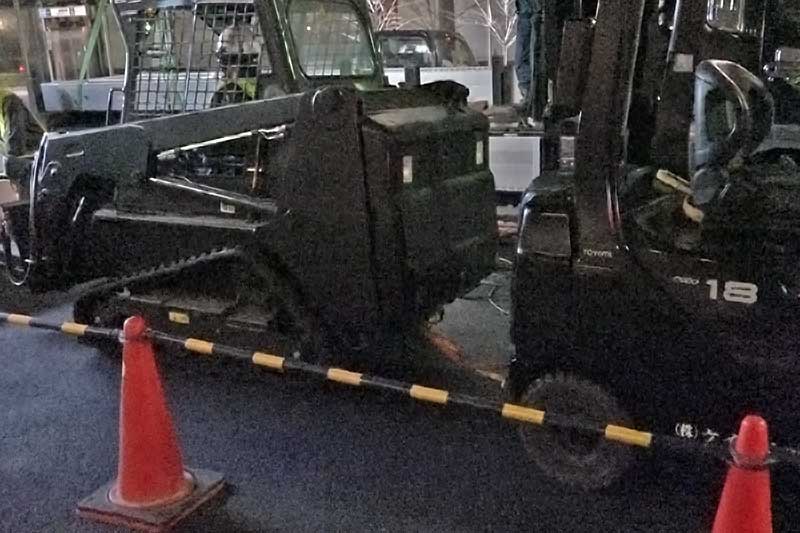

安全対策:フォークリフトをアンカーとして接続
![](images/heavy01_05.jpg)

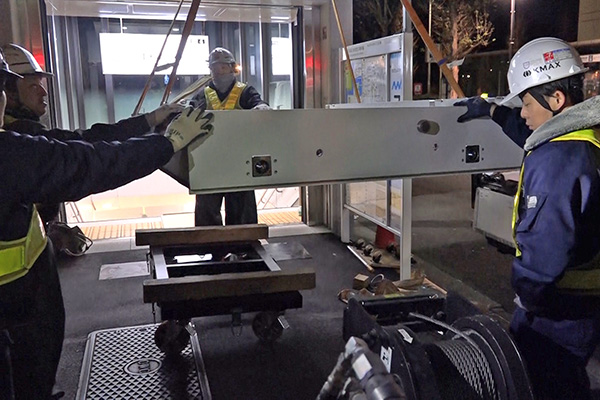

ユニッククレーンで台車に積載
![](images/heavy01_06.jpg)

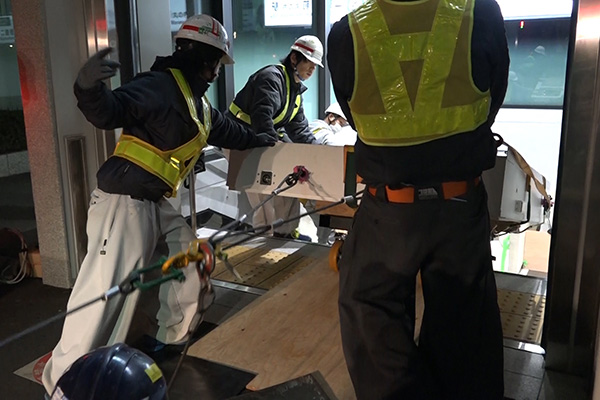

ウインチ巻き下げ
![](images/heavy01_06s.jpg)

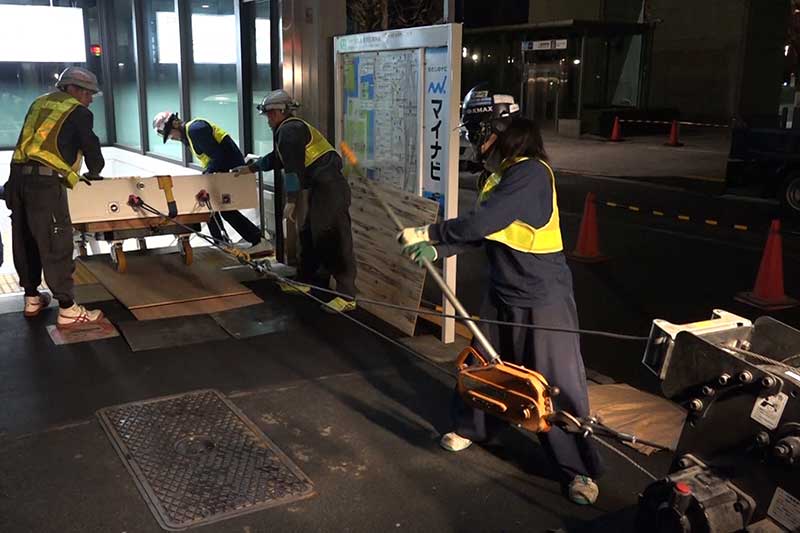

安全対策:ハンドウインチを追加しケーブルライン二重化
![](images/heavy01_07.jpg)

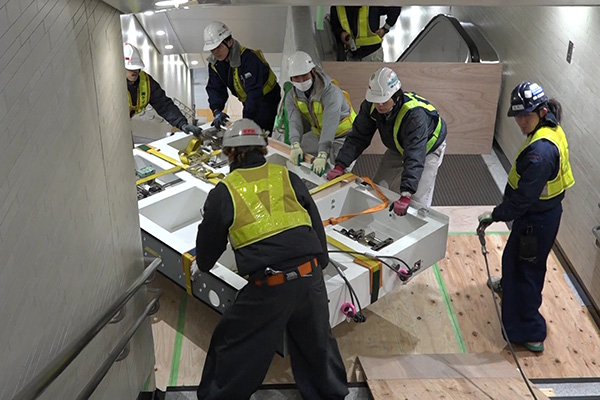

踊り場クランク部で進路変更
![](images/heavy01_08.jpg)
ウインチ巻き下げ
![](images/heavy01_09.jpg)

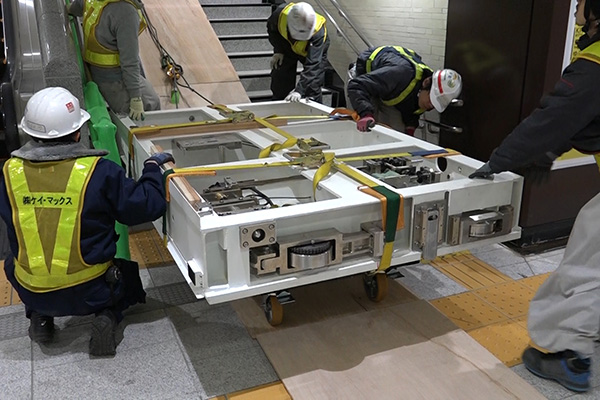

階段運搬完了
![](images/heavy01_10.jpg)

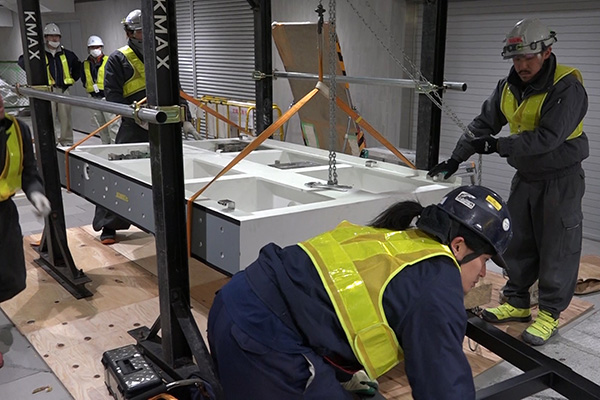

門型で吊り、別の台車に載せ替え
