施工事例:重量物運搬
シャッター部材(最大:8m・約300kg)の運搬
シャッターの部材(最大:8m、約300kg)をフォークリフトを用いて立体駐車場の1Fから3Fに運搬しました。
![](images/works32_01.jpg)

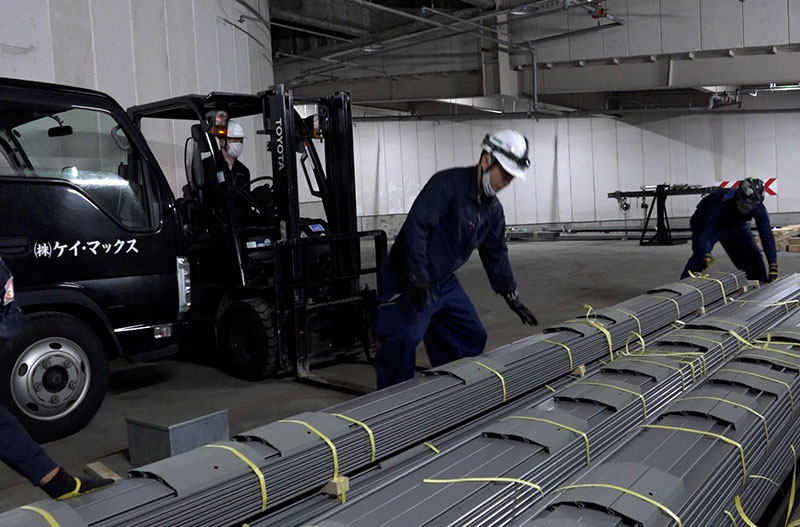

運搬するシャッター部材(最大:8m、約300kg/束、合計:14束)
![](images/works32_02.jpg)

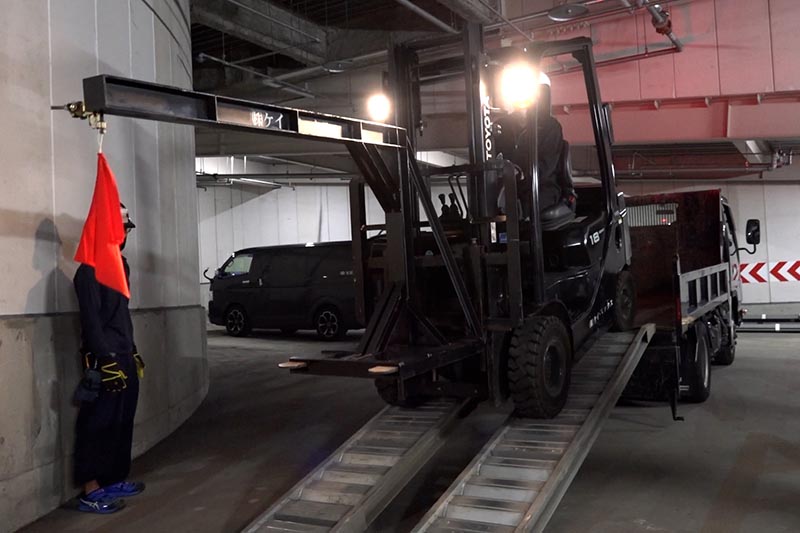

吊りアタッチメントを装着したフォークリフト
![](images/works32_03.jpg)

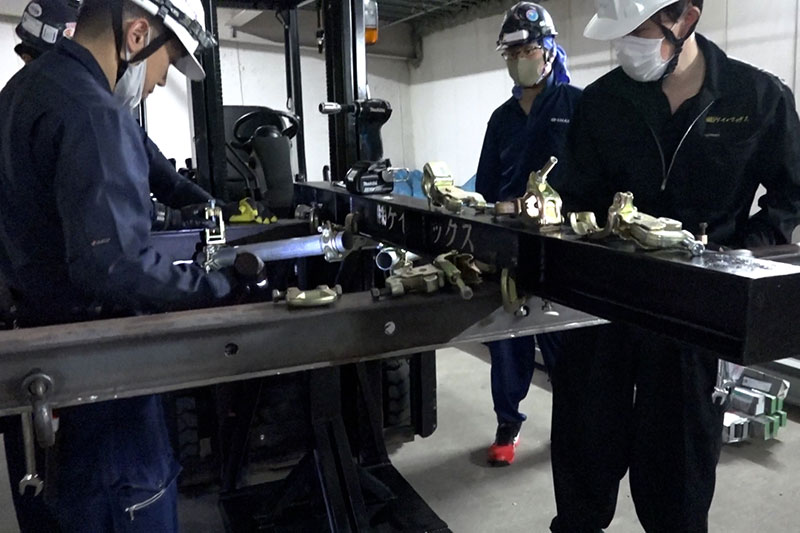

吊りアタッチメントに単管等でH鋼を固定
![](images/works32_04.jpg)

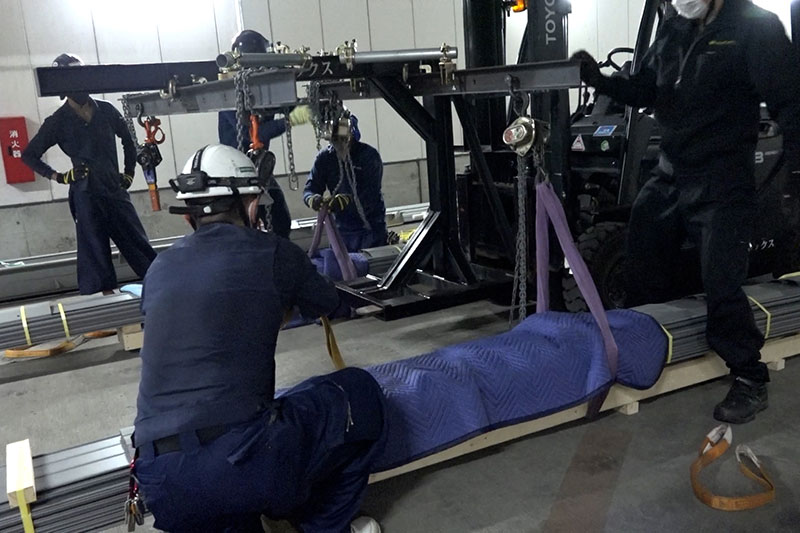

部材が反りすぎて曲がらないように、当て木を噛ませてチェーンブロックで吊り上げ
![](images/works32_05.jpg)

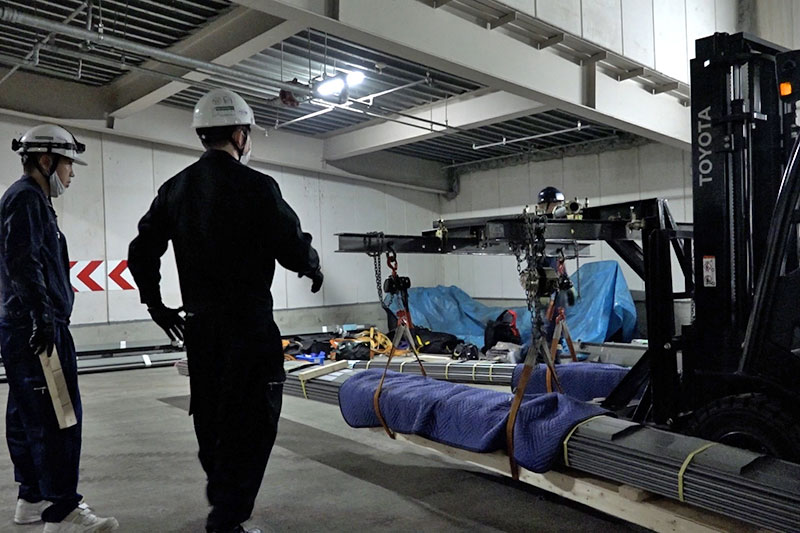

偏荷重となり運搬中の振動で傾かないようにバランス調整
![](images/works32_06.jpg)

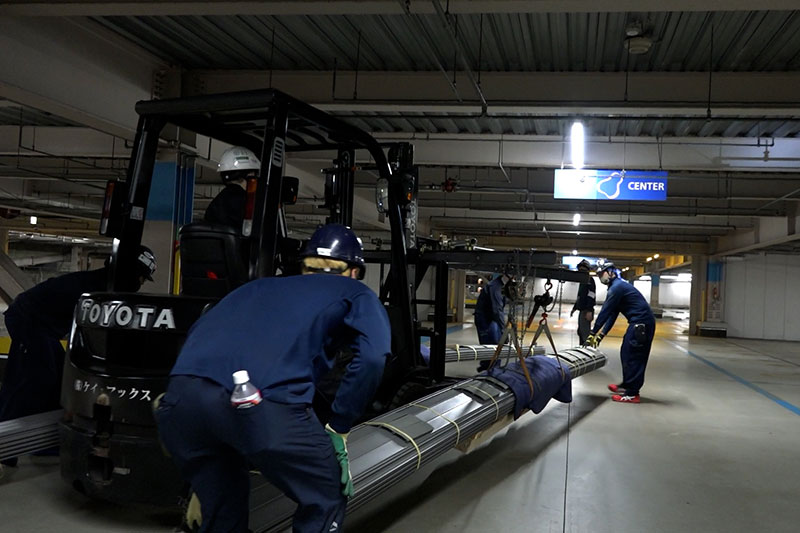

各部材の前後に2名ずつ配置し、たわみによる地面への接触を監視
![](images/works32_07.jpg)

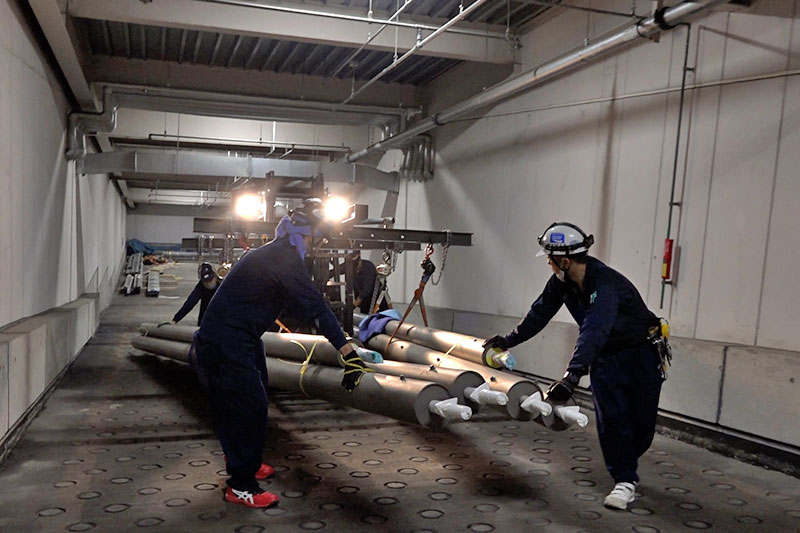

平地部を運搬
![](images/works32_08.jpg)
傾斜部では路面に平行になるようにチェーンブロックで調整し運搬
![](images/works32_09.jpg)

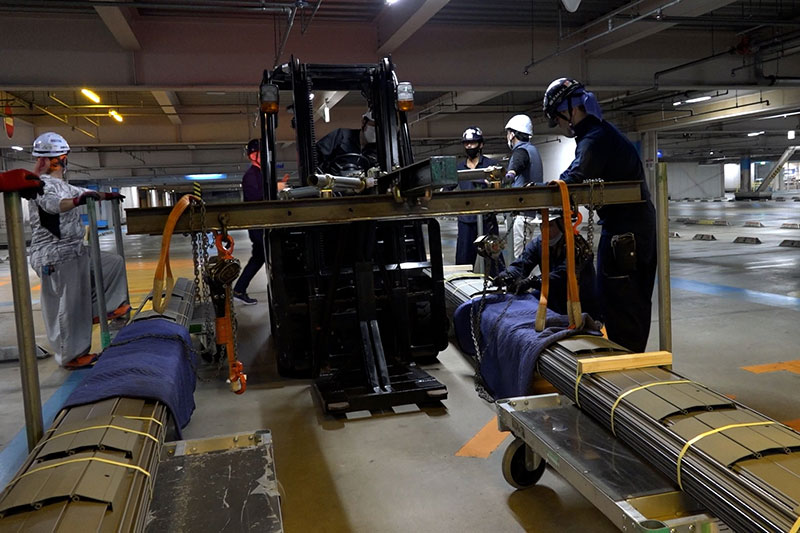

3階まで運搬し、台車へ積替えして運搬完了
